Колесотокарный станок для обточки колес тепловозов 1AK200 ZIP

Колесотокарный станок для обточки колесных пар тепловозов 1AK200 ZIP

Являемся производителем запатентованного мобильного устройства 1АК200 ZIP предназначенного для обточки колес тепловозов типа ТЭМ2 и т.п. Основные преимущества станка – это лёгкость и мобильность. Передвижное колесотокарное устройство 1АК200 ZIP предназначено для оперативного устранения наката гребня колеса, подреза гребня при наличии проката и наплыва гребня. Работа производится без выкатки колесной пары из-под тепловоза. Возможна обточка колесных пар тепловозов прямо на подъездных путях, можно устранять дефекты на приграничных станциях, что позволяет сэкономить и время и деньги Первая демонстрация данного изобретения была на международной выставке в Брюсселе, и получила золотую медаль. Далее признание было получено на выставках в Москве (ВДНХ, Архимед), Женеве (золотые медали) и после определённых доработок была получена ещё одна золотая медаль на выставке «Эврика» в Бельгии.

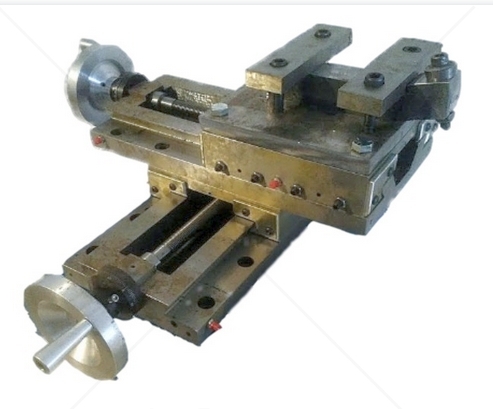

Мобильный колесотокарный станок 1AK200 ZIP М20 2020г. для обточки колесных пар тепловозов с новыми мощными токарными модулями.

Ход резца колесотокарного станка 1AK200 ZIP М20 по осям X 230 мм и Y в 160 мм позволяет производить обточку всей рабочей поверхности колесной пары тепловоза.

Спецификация поставки колесотокарного станка 1АК200 ZIP

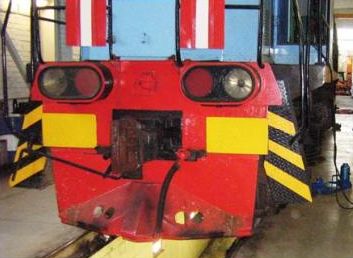

Мобильное колесотокарное устройство 1АК200 ZIP относится к железнодорожному транспорту, в частности, к колёсам тепловозов типа ТЭМ-2 и используется при устранении некоторых дефектов колес, появляющихся в процессе эксплуатации. Известно устройство, в котором при устранении дефектов колёс подвижного состава требуется обязательная выкатка колесной пары из-под тепловоза, и используются подъемные механизмы при ремонте в депо. Ремонт каждого колеса в отдельности производится на стационарном колесотокарном станке. При применении передвижного колесотокарного станка для обточки колесных пар 1АК200 ZIP устранение дефектов колес, появляющихся в процессе эксплуатации, производится без выкатки из-под тепловоза. Данное устройство может использоваться везде, где имеется асфальтированная или бетонированная площадка на уровне головки рельса и канава.

Комплектация колесотокарного станка для обточки колес тепловозов 1АК200 ZIP:

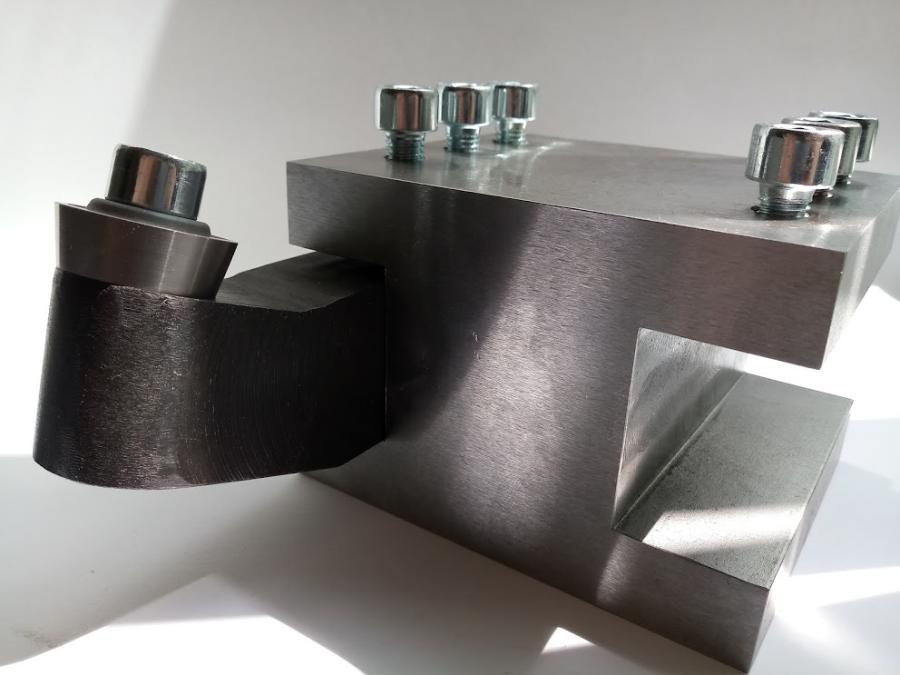

- Станина одиночная, правая - 1 шт - Станина одиночная, левая - 1 шт - Суппорт двухходовый крестовой конструкции - 2 шт - Резцедержатель - 2 шт - Резец чашечный - 20 шт - Домкрат гидравлический 30т - 2шт - Насадка на домкрат - 2 шт - Защитная каска - 2 шт - Принадлежности, необходимые для эксплуатации - Державка - 2 шт

Принцип работы колесотокарного станка 1AK200 ZIP для обточки колес тепловозов

Устройство состоит из двух основных элементов: двух суппортов и двух гидравлических домкратов. Суппорт состоит из двух салазок, обеспечивающих подачу резца с резцедержателем параллельно и перпендикулярно оси обтачиваемой колесной пары и станины. Применяются чашечные и керамические резцы по выбору токаря (в стандартном комплекте по 10 шт каждых), а также державка с виброгасителем (опционально), позволяющая сглаживать биение резца и увеличивающая срок эксплуатации режущего наконечника. Все элементы устройства мобильны и просты в использовании. Использование данного устройства способствует параллельному проведению работ по обточке колес и техническому обслуживанию, что обеспечивает безопасность движения железнодорожного транспорта и сокращает время простоя подвижного состава в ремонте.

Технические данные передвижного колесотокарного устройства 1AK200 ZIP: Модель М20 - Вес одной станины: ~ 100кг, размеры (ориентировочные): 90х60х50см, ход поперечного суппорта: 230 мм, ход верхнего суппорта: 160 мм, рекомендуемая глубина резания до 3 мм (зависит от применяемых резцов), диаметр обтачиваемых колес: 600-1250мм, рекомендуемый срок службы: 15 лет, гарантия - 5 лет.

Характеристики станков 1АК200 и их комплектация могут изменяться в связи с постоянным техническим усовершенствованием продукции.

Инструкция по эксплуатации колесотокарных станков 1AK200 ZIP
Задача, решаемая при реализации мобильного колесотокарного устройства 1AK200 ZIP заключается в продлении срока службы колес тепловозов и уменьшении простоя подвижного состава в ремонтах. Технический результат, получаемый при решении задачи - устранение дефектов колес (остроконечного наката гребня колеса, подреза гребня при наличии проката и наплыва гребня).

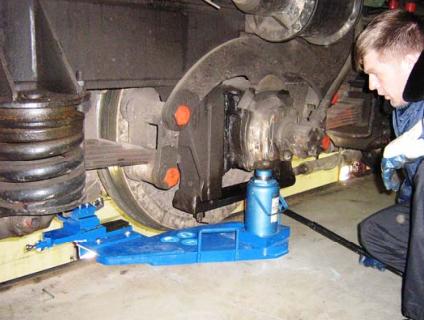

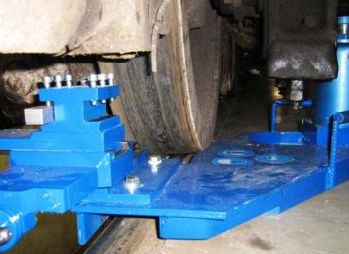

Для этого при обточке колеса тепловоза с тяговым электродвигателем токарный суппорт 1AK200 ZIP на станине устанавливается под обтачиваемое колесо.

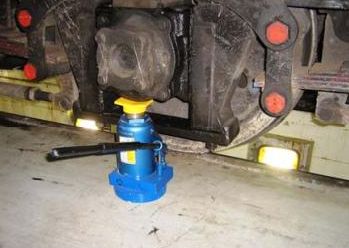

Колесная пара предварительно вывешивается относительно головки рельса на 15-25 мм прилагаемыми гидравлическими домкратами грузоподъемностью 30 т.

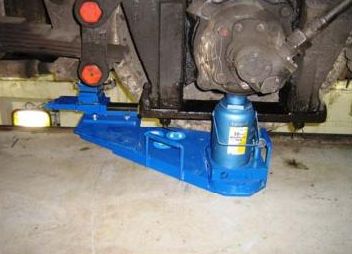

Один из домкратов установлен на поверхности станины суппорта и служит для его фиксации относительно обтачиваемого колеса.

На клеммы тягового электродвигателя обтачиваемой колесной пары подается напряжение постоянного тока от источника питания. После подачи напряжения колесо тепловоза диаметром 1050мм начинает вращаться со скоростью 20-25 об/мин (следует ориентироваться на рекомендуемую скорость токарной обработки ~70 метров/мин - обычно указана на упаковке токарных резцов).

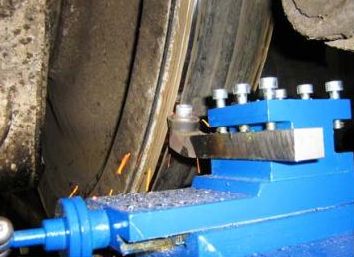

Держатель резца подводится к обтачиваемой поверхности колеса и процесс обточки начинается.

В качестве источника питания можно использовать аккумуляторную батарею тепловоза а также сварочный трансформатор постоянного тока.

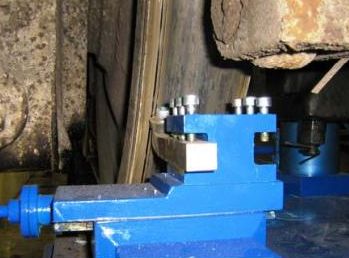

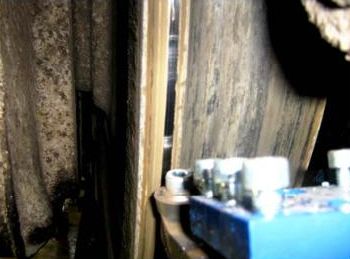

Резцедержатель с чашечным резцом подводится к обтачиваемой поверхности, и начинается процесс обточки. Обтачиваемая поверхность контролируется профильным шаблоном.

Несколько советов специалисту, работающему с колесотокарный станком 1AK200 ZIP для обточки колесных пар тепловозов

Порядок работ:

1. Установите суппорт под обтачиваемую колесную пару, при этом резец должен быть выведен в обратную сторону от колес почти до упора. Установив станины, попробуйте, хватит ли длины винтов суппорта до соприкосновения резца с гребнем и поверхностью катания колеса.
2. Двумя домкратами, желательно одновременно, поднимите колесную пару на 10-15 мм над головкой рельса по уровню.
3. Приведите колесо в медленное вращение, частота вращения около 10 об/мин.
4. Осторожно подведите резец к гребню до контакта чашечки резца с обтачиваемой поверхностью. Если имеется биение колеса, то установите резец с виброгасителем (опционально).
5. Доведите частоту вращения колеса до оптимальной и приступайте к обточке гребня. Толщина стружки должна быть предельно минимальной.

Количество работающих со станком - 2 человека, токарь и его помощник.

При проведении обточки необходимо следить за профилем колеса, он должен оставаться неизменным, убираются лишь накат и наплыв.

К работе на станке допускаются обученные и проинструктированные работники, предпочтительно имеющие навыки обточки колес (токаря).

Все элементы станка требуют осторожного обращения, исключаются удары, падение на них груза. Недопустима резкая подача резца.

Рекомендуемый аналог колесотокарного станка для обточки колес тепловозов:

Портативный колесотокарный станок 1АК200 КОМПАКТ М238

Портативный колесотокарный станок 1АК200 КОМПАКТ М238

Цены на станки 1АК200 ZIP с 1.01.2024г.:

- Мобильный станок для обточки колесных пар локомотивов 1AK200 ZIP - 1.92 млн. руб
- Вращатель колесных пар WRD-380 отдельно - 1.42 млн. руб

Цены на колесотокарные станки 1АК200 указаны франко-завод (EXW) Москва и действительны до 31.03.2025г.

Производитель оставляет за собой право в одностороннем порядке без уведомления потребителя вносить изменения в конструкцию изделий для улучшения их технологических и эксплуатационных параметров. Вид изделий может несколько отличаться от представленного на фотографиях.

Гарантия на все колесотокарные устройства 1AK200 - 5 лет. На домкраты, частотный преобразователь, электродвигатель и т.п. действует стандартная заводская гарантия производителя (как правило 1 год).

Сейчас срок изготовления и отгрузки колесотокарных станков стандартных моделей составляет 3 месяца после оплаты (50% предоплата при размещении заказа и 50% за 2 недели перед отгрузкой колесотокарного устройства). При полной 100%-й предоплате заказа предоставляется скидка 3% (три процента). Цены фиксированные.

Отгрузку станков производим автомобильным, железнодорожным, авиа или морским транспортом по любому адресу. Поставка расходных материалов (резцы) осуществляется почтовыми посылками весом до 20 кг в количестве от 10 штук. Конструкция станков модульная, разборная, при необходимости ремонта модули можно легко и быстро доставить курьерской службой или почтой.

Скачать документы в PDF и DOCX формате:
- типовой договор на поставку станка для обточки колесных пар 1ak200-dogovor-2024.pdf | 1ak200-dogovor-2024.doc
- проспект колесотокарного станка 1AK200 ZIP для обточки колес локомотивов 1AK200ZIP.pdf
- цены на колесотокарные станки 1AK200 2025-PRICELIST-1AK200-RUS.pdf
